Інструкція з монтажу теплої підлоги

Перед початком монтажу теплої підлоги необхідно провести утеплення приміщення по всій площі підлоги. Рекомендований утеплювач – екструдований пінополістирол (щільний пінопласт). Вздовж стін, що контактують з вулицею, рекомендується укласти пластини пінополістиролу на висоту або менше стяжки, утворюючи плінтус, який запобігає втратам тепла через зовнішні стіни.
Перед укладанням утеплювача поверхню слід очистити та прогрунтувати. Теплоізолятор рекомендується приклеювати до основи клеєм для пінополістиролу. Зверху пінополістиролу укладається на вибір:

чорнова цементно-піщана стяжка товщиною 3–6 см;
чорна стяжка Ceresit CT-85 завтовшки 1–1,5 см;
металева сітка (при заливці стяжки необхідно заливати сітку рідким шаром для уникнення повітряних порожнин під кабелем).

Чорна стяжка забезпечує максимальний контакт кабелю з бетонним середовищем для ефективного відведення тепла і запобігає контакту з утеплювачем. Поверх чорнової стяжки або сітки встановлюється тепла підлога.
Після укладання теплої підлоги необхідно залити цементно-піщану стяжку товщиною 3–6 см. При заливці стяжки слід уникати повітряних порожнин, оскільки в них кабель може перегріватися.
Якщо немає можливості значно підіймати рівень підлоги, можна використовувати тонший утеплювач, але він буде менш ефективним.

Розрахунок кроку укладання та опору кабелю

Крок укладання нагрівального кабелю: H = Sy / D, де H – крок укладання (м), Sy – загальна площа укладання (м²), D – довжина кабелю (м).
Опір нагрівального кабелю: R = U² / P, де R – опір (Ом), U – напруга (В), P – потужність (Вт).

Перед укладанням теплої підлоги знайдіть місце з'єднання нагрівального кабелю та кабелю живлення (муфту). Муфта має бути закріплена на підлозі. Виведення муфти на стіну скорочує термін служби нагрівального кабелю.

Важливі правила монтажу

Не встановлюйте теплу підлогу під стаціонарними меблями.
Строго дотримуйтесь кроку укладання; допустиме відхилення – не більше 10 мм.
Нагрівальний кабель не можна різати або укорочувати; дозволяється вкорочувати лише кабель живлення.
Після укладання теплої підлоги необхідно виміряти опір секції, після заливки стяжки та перед укладанням плитки – для впевненості в цілісності кабелю.
Кінець гофротруби потрібно ретельно ізолювати, щоб уникнути попадання цементного розчину.
Під час ремонтних робіт перевіряйте можливість виведення та поглиблення датчика у гофротрубу.

Особливості укладання нагрівальних матів і кабелю

При укладанні нагрівальних матів (тонкого кабелю) утеплювач укладається перед заливкою чистової стяжки. Якщо утеплювач відсутній під стяжкою, його не можна укладати безпосередньо під плитку. У нагрівального мату втрати незначні, оскільки він знаходиться на поверхні підлоги.
Важливі рекомендації:

Якщо нагрівальний мат місцями відходить від підлоги, його можна закріпити шурупами або приклеїти герметиком у зоні сітки.
Нагрівальний кабель не можна різати або укорочувати; дозволяється вкорочувати лише кабель живлення.
Сітку нагрівального мату можна різати для зміни напрямку укладання.
Перед укладанням теплої підлоги виміряйте опір нагрівальної секції та перевірте цілісність ізоляції. Допустиме відхилення опору – до 10%.
Дотримуйтесь тих же правил, що і при укладанні кабелю.

Монтаж теплої підлоги під різні покриття

Під дерев'яні покриття (паркет, паркетна дошка):

Питома потужність теплої підлоги має перевищувати 100 Вт/м²
За добу тепла підлога не повинна нагріватися (остигати) більш ніж на 5°C.
Під ламінат можна укладати теплу підлогу з потужністю до 220 Вт/м²
Рекомендується використовувати натуральні підкладки (коркові або на дерев'яній основі).
Максимальна температура на терморегуляторі 25°C.

Алюмінієві мати:

Алюмінієві мати монтуються аналогічно до нагрівальних матів під плитку, але в стяжці необхідно втопити всі дроти й муфту, що живлять.

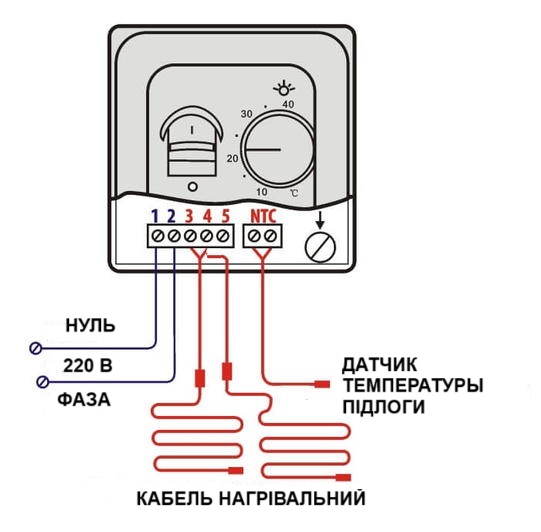

Встановлення терморегулятора

Для підтримання температури підлоги використовують терморегулятор. Зручне місце для регулятора вибирається так, щоб він не заважав розміщенню меблів. У стіні встановлюється коробка (підрозетник) діаметром 60 мм, бажано для гіпсокартону. Датчик обов'язково встановлюється у гофротрубі з можливістю заміни. На підлозі датчик встановлюється паралельно до нагрівального кабелю між витками.
Терморегулятори не рекомендується встановлювати у вологих приміщеннях; їх слід розміщувати поза цими приміщеннями на зовнішній поверхні стіни.
Терморегулятор зазвичай підключається після завершення оздоблювальних робіт на стінах.

Вартість монтажу теплої підлоги

Наша компанія займається монтажем електричної теплої підлоги в Києві, Харкові, Дніпрі, Одесі та інших містах України. Вартість укладання теплої підлоги:

Мінімальна вартість монтажу – 650 грн.
Виїзд на замір – 120 грн (віднімається як знижка із загальної вартості).
Встановлення нагрівального мату – 100 грн/м².
Встановлення нагрівальної плівки – 140 грн/м².
Встановлення нагрівального кабелю – 12 грн/м.
Робота з монтажу термостата – 250 грн (100 грн – підготовка, 150 грн – повторне підключення та налагодження).
Виїзд за місто – плюс 3 грн/км від окружної у дві сторони.
Додатковий виїзд при укладанні частинами або в кілька етапів – 250 грн.
Заливка підлоги цементно-піщаним розчином обговорюється з кожною монтажною бригадою окремо в кожному регіоні.
При виконанні робіт у віддалених містах (понад 100 км) окремо оплачується житло, якщо роботи займають більше одного дня.

Ціни на монтаж в інших регіонах України нижчі, ніж у Києві та Київській області.

Як правильно укладати теплу підлогу: поради для будівельників і майстрів

Якщо ви плануєте встановити електричну теплу підлогу самостійно або за допомогою ваших будівельників, обов’язково дотримуйтесь наступних рекомендацій, щоб система працювала ефективно та безпечно.

1. Кабель має бути повністю у бетоні

Для ефективної тепловіддачі нагрівальний кабель повинен бути повністю залитий у цементну стяжку. Він не повинен торкатися утеплювача, а в бетоні мають бути виключені повітряні порожнини, які можуть призвести до перегріву кабелю.

2. Фіксація кабелю — обов’язкова

Нагрівальний провід потрібно надійно закріплювати на монтажній стрічці, щоб витки залишались паралельними й не наближались один до одного. Це гарантує рівномірний прогрів поверхні.

3. Не допускайте виведення нагрівального кабелю на стіну

Муфта з’єднання кабелю має розташовуватись на підлозі, не ближче ніж 5 см до стіни. Виведення нагрівального елемента на вертикальну поверхню заборонено.

4. Перевірка опору — обов’язкова

Перед і після монтажу перевірте, чи відповідає опір кабелю нормативам, зазначеним в інструкції. Він залежить від потужності та довжини кабелю і обчислюється за формулою: R = U² / P.

5. Нагрівальна плівка не підходить для вологих приміщень

У ванній кімнаті, санвузлі та інших вологих зонах заборонено використовувати інфрачервону нагрівальну плівку. Вона не призначена для умов підвищеної вологості.

6. Монтаж під ламінат: уникайте помилок

При встановленні системи теплої підлоги під ламінат:

Усі з’єднання плівки мають бути втоплені нижче її рівня.
Температура не повинна перевищувати 25°C, щоб уникнути деформації та зносу покриття в майбутньому.

7. Не встановлюйте термостат у вологих зонах

Терморегулятори не слід монтувати у ванній чи санвузлі. Підвищена вологість може пошкодити електроніку або спричинити коротке замикання через накопичення води.

8. Обов’язковий захист — ПЗВ, автомат і стабілізатор

Безпечна експлуатація теплої підлоги передбачає:

Використання ПЗВ (пристрою захисного відключення),
автоматичного вимикача,
бажано — захисту від стрибків напруги.

Ці елементи повинні бути встановлені незалежно від того, чи працює система постійно.

9. Спеціальний клей та ґрунтування для потужних систем

Якщо потужність теплої підлоги перевищує 200 Вт/м², рекомендується використовувати термостійкий плитковий клей. Також важливо:

якісно прогрунтувати поверхню,
рівномірно нанести клей на всю площу підлоги,
уникати утворення пустот, які можуть спричинити перегрів.

Дотримуючись цих рекомендацій, ви забезпечите надійну роботу електричної теплої підлоги на довгі роки, а також захистите свою оселю від можливих несправностей.

Якщо ви не впевнені в правильності монтажу — замовте професійне встановлення теплої підлоги з гарантією якості.
